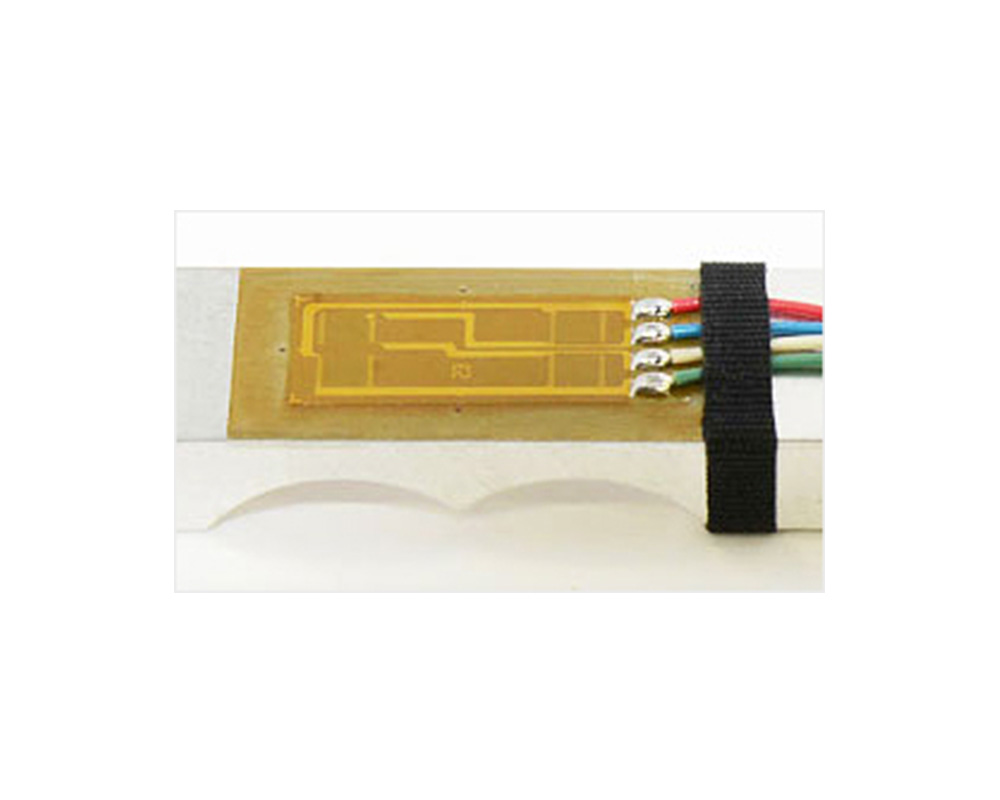

en应变片(弹性体)
.jpg)
在弹性体上粘贴应变片，可以根据应变片的信号，正确测量弹性体的受力。应变片的材料和网格形状不仅能提高精度而且抗疲劳性优异，除要求稳定性的静态应变测量外，还可用于要求抗疲劳性的动态应变测量。
特点
使用薄金属箔电阻器并应用光刻(形成量规类型)技术制造的电阻元件。粘接在被测物体上，将该处产生的“应变”检测为电阻变化。应变计非常小，重量可忽略不计，因此无惯性影响，且灵敏度、稳定性、疲劳寿命优异。所有机型已进行自动温度补偿，可用于金属、塑料等具有多种热膨胀系数的各种被测量物体。
产品用途
- • 各种负载变换器
- • 土木测量等静态应变测量
- • 碰撞试验等动态应变测量
- • 各种材料的应变测量、耐久试验
应变片产品系列
电阻应变片(以下称为“应变片”)已广泛用于工业领域，可用于解释Strain-Stress现象(即用作应力测量方法)。该应变片非常小，重量可忽略不计，因此无惯性影响，且在灵敏度、稳定性、寿命等方面性能优异。操作简便且工作温度范围较大，可用于金属和塑料等各种测量对象。
应变片的种类
| 系列 | J | J-W | F | F-W | |
|---|---|---|---|---|---|
| 产品名称 | 聚酰亚胺 箔应变片 | 带乙烯线 箔应变片 | 环氧树脂 箔应变片 | 带乙烯线 箔应变片 | |
| 电阻元件 | 铜镍箔 | 铜镍箔 | 铜镍箔 | 铜镍箔 | |
| 基质材料 | 聚酰亚胺 | 聚酰亚胺 | 特殊 环氧树脂 | 特殊 环氧树脂 | |
| 工作温度范围() | －70℃～200℃ | －30℃～70℃ | －50℃～70℃ | －30℃～70 | |
| 应变极限(%) |
3 mm以上 5～7 3 mm以下 2～4 |
3 mm以上 5～7 3 mm以下 2～4 |
3 mm以上 4 3 mm以下 2 |
3 mm以上 4 3 mm以下 2 |
|
| 疲劳极限 | 适用应变 (×10-6) | ±1 500 | ±1 500 | ±1 500 | ±1 500 |
| 重复次数 | 107 | 107 | 106 | 106 | |
| 使用各种粘结剂时应变片的工作温度范围(℃) | CN-4 -50～100 SP-4 -30～200 | CN-4 -50～70 | CN-4 -50～70 | CN-4 -50～70 | |
应变片的选型
应变片的型号代码
主要的应变片(传感器用应变片)
| 图形 网格形状 栅格长度(mm) | 0.2 | 0.5 | 1 | 2 | 3 | 4 | 5 | |
|---|---|---|---|---|---|---|---|---|
| 单轴 | 120Ω | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 350Ω | ○ | ○ | ○ | |||||
| 正交 2元件 T | 350Ω | ○ | ○ | |||||
| 2元件 D | 120Ω | ○ | ○ | |||||
| 圆膜 S4 | 350Ω | ○(φ9) | ○(φ16) | |||||
※T**表示自动温度补偿适用材料的线性膨胀系数。
| 栅格图形 | 型号 | 栅格长度 | 基质 尺寸 | 印刷线路 尺寸 |
|---|---|---|---|---|
|
J-02-12C0T** | 0.2 | 2.5×2.0 | 1.3×1.0 |
|
J-05-12D0T** | 0.5 | 3.0×2.5 | 1.4×1.6 |
|
J-1-12F0T** | 1.0 | 4.1×2.5 | 2.2×1.6 |
|
J-2-12D0T** | 2.0 | 6.0×3.6 | 3.8×2.0 |
|
J-3-12D5T** | 3.0 | 6.9×4.7 | 5.2×3.0 |
|
J-4-12D0T** | 4.0 | 8.2×3.5 | 5.6×2.0 |
|
J-5-12D0T** | 5.0 | 10.0×3.0 | 7.5×1.8 |
|
J-8-12D0T** | 8.0 | 14.4×6.0 | 11.0×3.3 |
|
J-1-35F0T** | 0.8 | 3.1×2.5 | 2.1×1.6 |
|
J-2B35D0T** | 2.0 | 5.5×3.5 | 3.6×2.6 |
|
J-5-35F0T** | 5.0 | 10.0×3.5 | 6.9×2.4 |
|
JT-1-35G0T** | 1.2+2.8 | 5.6×5.6 | 4.5×4.3 |
|
JT-3-35F0T** | 3.2 | 7.0×10.0 | 5.5×8.6 |
|
JD-2-12D0T** | 2.0 | 7.0×12.0 | 6.7×3.6 |
|
JD-4-12D0T** | 4.0 | 9.5×12.5 | 6.6×9.5 |
|
JS4-16-35D5T** | * | φ16.7 | φ16 |
|
JS4-9C35B5T** | * | φ9.8 | φ9.3 |
主要的应变片(应力分析用应变片)
| 图形 网格形状 栅格长度(mm) | 0.2 | 0.5 | 1 | 2 | 3 | 5 | |
|---|---|---|---|---|---|---|---|
| 单轴 | F系列 环氧树脂 | ○ | ○ | ○ | ○ | ||
| F系列 环氧树脂 带乙烯线 | ○ | ○ | ○ | ○ | ○ | ○ | |
| J系列 聚酰亚胺 | ○ | ○ | ○ | ○ | ○ | ○ | |
| J系列 聚酰亚胺 带乙烯线 | ○ | ○ | ○ | ○ | ○ | ○ | |
| 堆叠 2元件 | FX系列 环氧树脂 | ○ | ○ | ||||
| FX系列 环氧树脂 带乙烯线 | ○ | ○ | |||||
| 堆叠 3元件 莲座 | FR系列 环氧树脂 | ○ | ○ | ||||
| FR系列 环氧树脂 带乙烯线 | ○ | ○ | |||||
| 单轴5联 | J系列 聚酰亚胺 | ○ | |||||
| 栅格图形 | 型号 | 栅格长度 | 基质 尺寸 | 印刷线路 尺寸 |
|---|---|---|---|---|
|
F-02W-12T11W03 | 0.2 | 2.7×2.2 | 1.3×1.0 |
| F-02W-12T11W3 | ||||
|
F-05W-12T11W03 | 0.5 | 3.0×2.5 | 1.3×1.4 |
| F-05W-12T11W3 | ||||
|
F-1S12M1T11W03 | 1.0 | 5.2×2.5 | 2.6×1.4 |
| F-1S12M1T11W1 | ||||
| F-1S12M1T11W3 | ||||
| F-1S12M1T11W5 | ||||
|
F-2-12T11W03 | 2.0 | 6.7×3.0 | 4.3×1.9 |
| F-2-12T11W1 | ||||
| F-2-12T11W3 | ||||
| F-2-12T11W5 | ||||
|
F-3N-12T11W03 | 3.0 | 9.0×3.5 | 6.0×1.8 |
| F-3N-12T11W1 | ||||
| F-3N-12T11W3 | ||||
| F-3N-12T11W5 | ||||
|
F-4-12T11W03 | 4.0 | 8.2×3.5 | 5.6×2.0 |
| F-4-12T11W3 | ||||
|
F-5N-12T11W03 | 5.0 | 10.2×3.0 | 7.6×1.8 |
| F-5N-12T11W3 | ||||
| F-5N-12T11W5 | ||||
|
F-8-12T11W03 | 8.0 | 14.5×6.0 | 11.1×3.1 |
| F-8-12T11W3 | ||||
|
J-02-12T**W03 | 0.2 | 2.5×2.0 | 1.3×1.0 |
| J-02-12T**W3 | ||||
|
J-05-12T**W03 | 0.5 | 3.0×2.5 | 1.4×1.6 |
| J-05-12T**W3 | ||||
|
J-1-12T**W03 | 1.0 | 4.1×2.5 | 2.2×1.6 |
| J-1-12T**W3 | ||||
|
J-2-12T**W03 | 2.0 | 6.0×3.6 | 3.8×2.0 |
| J-2-12T**W3 | ||||
| J-2-12T**W5 | ||||
|
J-3-12T**W03 | 3.0 | 6.9×4.7 | 5.2×3.0 |
| J-3-12T**W3 | ||||
|
J-4-12T**W03 | 4.0 | 8.2×3.5 | 5.6×2.0 |
| J-4-12T**W3 | ||||
|
J-5-12T**W03 | 5.0 | 10.0×3.0 | 6.9×2.4 |
| J-5-12T**W3 | ||||
|
J-8-12T**W03 | 8.0 | 14.4×6.0 | 11.0×3.3 |
| J-8-12T**W3 | ||||
|
J-02-12T**W3-3 | 0.2 | 2.5×2.0 | 1.3×1.0 |
| J-02-12T**W5-3 | ||||
| J-02-12T**W10-3 | ||||
|
J-1-12T**W3-3 | 1.0 | 4.1×2.5 | 2.2×1.6 |
| J-1-12T**W5-3 | ||||
| J-1-12T**W10-3 | ||||
|
J-2-12T**W3-3 | 2.0 | 6.0×3.6 | 3.8×2.0 |
| J-2-12T**W5-3 | ||||
| J-2-12T**W10-3 | ||||
|
J-5-12T**W3-3 | 5.0 | 10.0×3.0 | 6.9×2.4 |
| J-5-12T**W5-3 | ||||
| J-5-12T**W10-3 | ||||
|
FX-2-12T11W03 | 2.0 | φ8.0 | 4.1×1.4 |
| FX-2-12T11W1 | ||||
| FX-2-12T11W3 | ||||
| FX-2-12T11W5 | ||||
|
FX-5-12T11W03 | 5.0 | φ12.0 | 8.0×2.5 |
| FX-5-12T11W1 | ||||
| FX-5-12T11W3 | ||||
| FX-5-12T11W5 | ||||
|
FR-2-12T11W03 | 2.0 | φ8.0 | 4.1×1.4 |
| FR-2-12T11W1 | ||||
| FR-2-12T11W3 | ||||
| FR-2-12T11W5 | ||||
|
FR-5-12T11W03 | 5.0 | φ12.0 | 8.0×2.5 |
| FR-5-12T11W1 | ||||
| FR-5-12T11W3 | ||||
| FR-5-12T11W5 | ||||
|
F-02W-12T11W3-3 | 0.2 | 2.7×2.2 | 1.3×1.0 |
| F-02W-12T11W5-3 | ||||
| F-02W-12T11W10-3 | ||||
|
F-1S-12T11W3-3 | 1.0 | 3.6×2.7 | 2.2×1.0 |
| F-1S-12T11W5-3 | ||||
| F-1S-12T11W10-3 | ||||
|
F-2-12T11W3-3 | 2.0 | 6.7×3.0 | 4.3×1.9 |
| F-2-12T11W5-3 | ||||
| F-2-12T11W10-3 | ||||
|
F-5N-12T11W3-3 | 5.0 | 10.2×3.0 | 7.6×1.8 |
| F-5N-12T11W5-3 | ||||
| F-5N-12T11W10-3 | ||||
|
FX-2-12T11W3-3 | 2.0 | φ8.0 | 4.1×1.4 |
| FX-2-12T11W5-3 | ||||
| FX-2-12T11W10-3 | ||||
|
FX-5-12T11W3-3 | 5.0 | φ12.0 | 8.0×2.5 |
| FX-5-12T11W5-3 | ||||
| FX-5-12T11W10-3 | ||||
|
FR-2-12T11W3-3 | 2.0 | φ8.0 | 4.1×1.4 |
| FR-2-12T11W5-3 | ||||
| FR-2-12T11W10-3 | ||||
|
FR-5-12T11W3-3 | 5.0 | φ12.0 | 8.0×2.5 |
| FR-5-12T11W5-3 | ||||
| FR-5-12T11W10-3 | ||||
|
J5-2-12D0T** | 2.0 | 19.4×7.1 | 16.5×4.5 |
应变片用粘结剂
| 零件No. | 型 号 | 工作温度范围(℃) | 成 分 与 容 量 |
|---|---|---|---|
| － | CN-4 | －50～100 |
常温硬化型氰基丙烯酸盐类 2 g管 6个装 |
| 309 | SP-4 | －30～200 | 加热硬化型环氧酚醛类 20 g瓶装 |
应变片用粘结剂
| 零件No. | 型号 | 成分 | 工作温度范围(℃) | 容 量 |
|---|---|---|---|---|
| 315-1 | SE9186 | 硅树脂 | －50～200 | 100g/管 |
| 317-3 | 丁基橡胶薄膜片L | 丁基橡胶 | －20～80 | 边长10 cm×5片 |
| 321 | SN-4(HAMATITE) | Neoprene | －20～80 |
100g/管 |
